A continuación encontrará diversos gráficos donde se muestran los niveles de eficiencia y de energía generada por los sistemas solares estudiados durante el proyecto:
Energía generada Sistemas solares fotovoltaicos Instituto Tecnológico de Costa Rica, Sede Regional San Carlos. Entre 150–250 kWh/mes (30% del consumo eléctrico mensual).

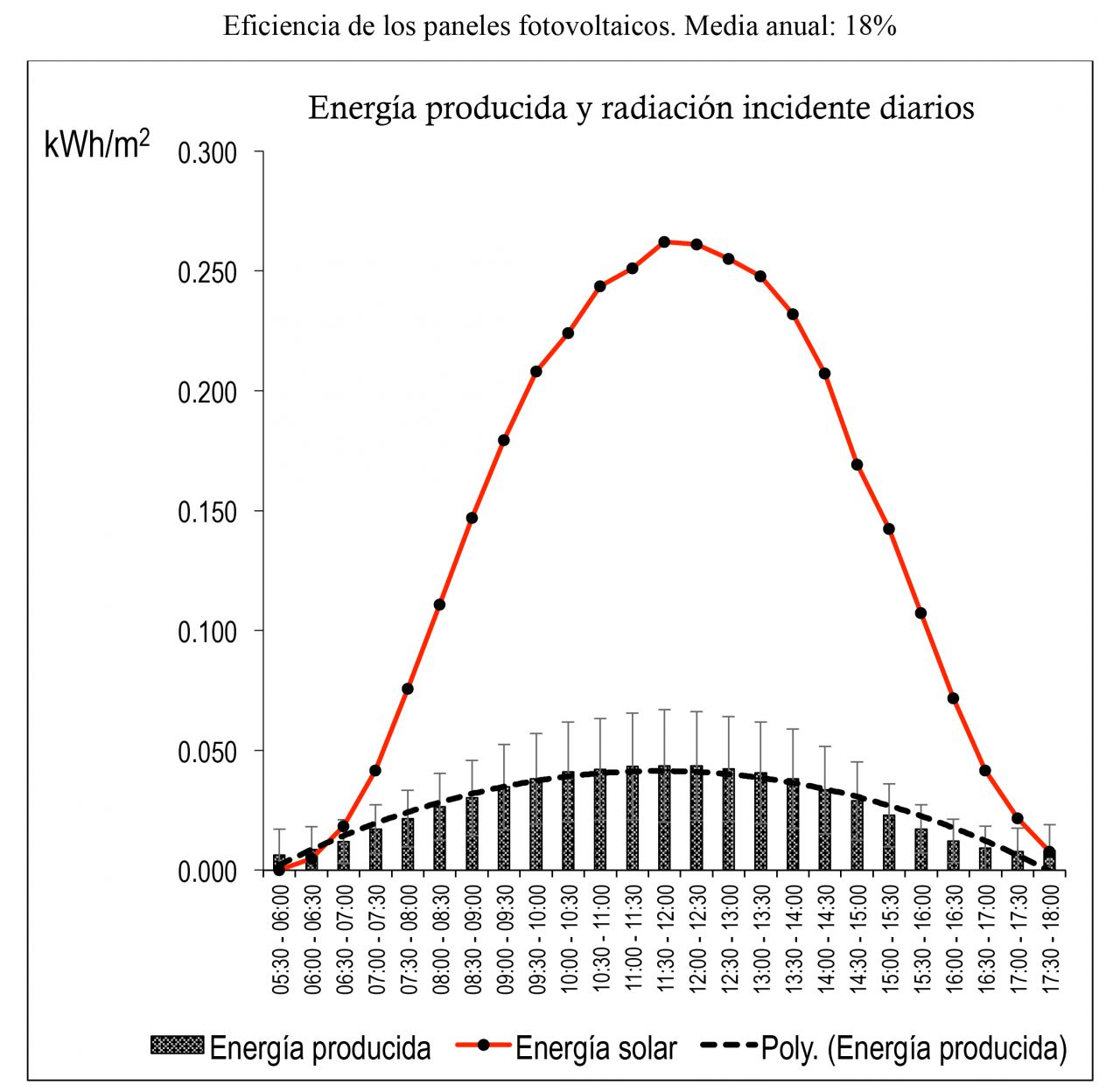

Radiación incidente y energía generada por los paneles fotovoltaicos a lo largo de un día de luz (media anual). Son máximos al mediodía y decaen a la salida y puesta del sol.

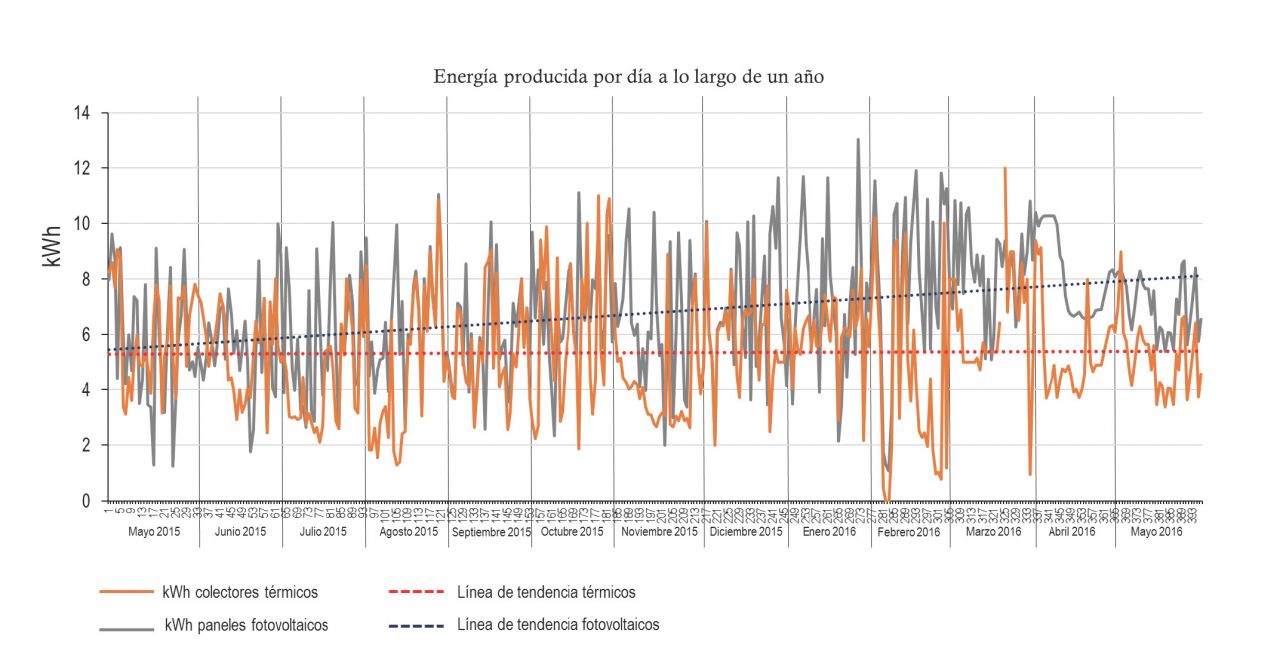

Energía generada de los Sistemas solares Instituto Tecnológico de Costa Rica, Sede Regional San Carlos. Los picos representan los máximos y mínimos generados en las horas de menor radiación. Media diaria: 5-8 kWh.
Sistema solar termosifónico Instituto Tecnológico de Costa Rica, Sede Regional San Carlos.

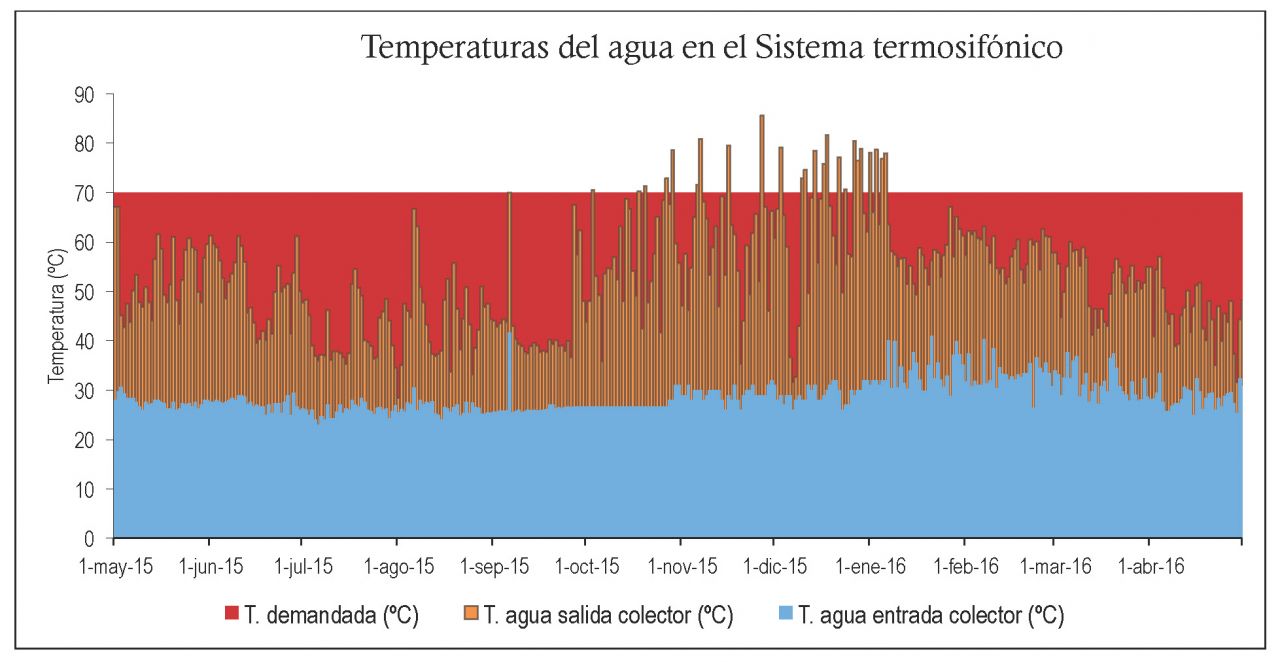

Se muestra para cada día de los meses de mayo de 2015 a abril de 2016, la temperatura del agua a la que entra en los colectores (color azul), la que toma a la salida de los mismos tras ser calentada por el sol (color naranja) y la que se exige para consumo (T. demandada), que es de 70ºC (color rojo). Dicho de otro modo, la franja clara representa la temperatura que no calientan los colectores y que, por tanto, se ha de pagar con la fuente de energía alterna, en el caso del ITCR, eléctrica. El ahorro mensual promedio se sitúa en el 70%.
Mayo: (Izquierda) Los colectores lograron un incremento medio de 24,96ºC (hasta los 52,49ºC). Esto permitió cubrir el 72,40% de la energía requerida durante todo el mes.
Junio: (Derecha)Los colectores lograron un incremento medio de 23,33ºC (hasta los 50,69ºC). Esto permitió cubrir el 71,95% de la energía requerida durante todo el mes.

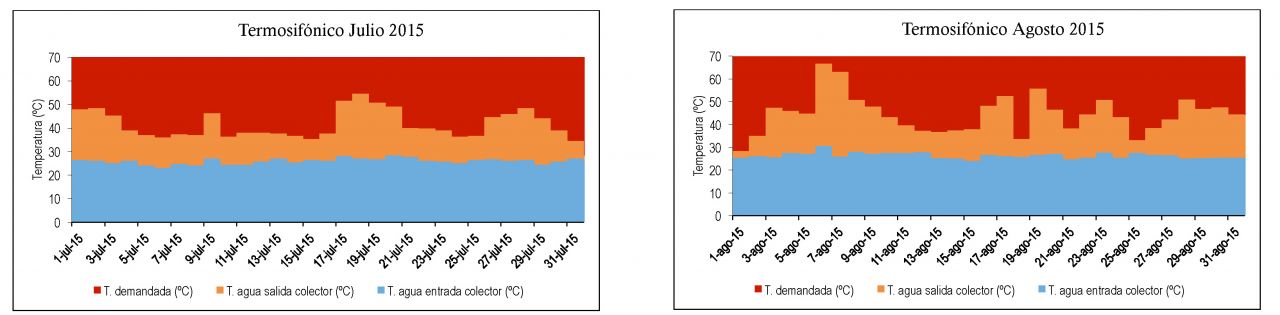

Julio: (Izquierda) los colectores lograron un incremento medio de 17,41ºC (hasta los 43,45ºC). Esto permitió cubrir el 57,34% de la energía requerida durante todo el mes.
Agosto: (Derecha) los colectores lograron un incremento medio de 13,38ºC (hasta los 39,27ºC). Esto permitió cubrir el 55,26% de la energía requerida durante todo el mes.

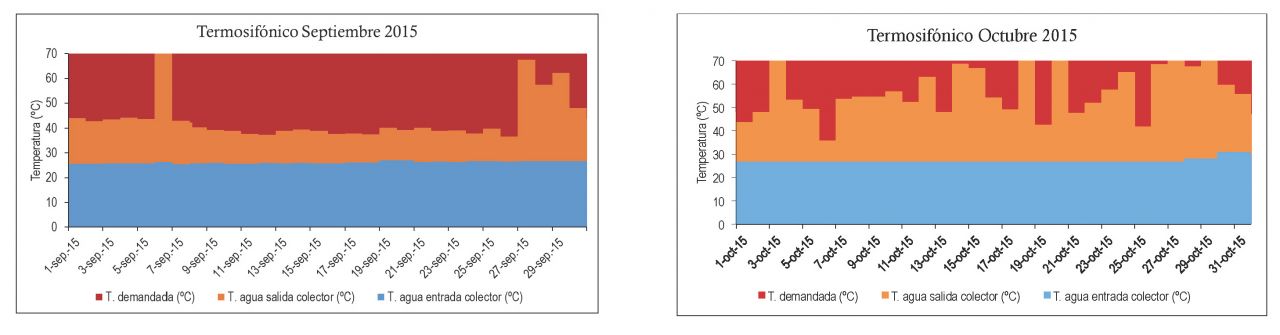

Setiembre: (Izquierda) los colectores lograron un incremento medio de 24,98ºC (hasta los 52,37ºC). Esto permitió cubrir el 74,81% de la energía requerida durante todo el mes.
Octubre: (Derecha) los colectores lograron un incremento medio de 15,91ºC (hasta los 42,18ºC). Esto permitió cubrir el 60,26% de la energía requerida durante todo el mes.
Noviembre: (Izquierda) los colectores lograron un incremento medio de 15,41ºC (hasta los 41,92ºC). Esto permitió cubrir el 59,17% de la energía requerida durante todo el mes.
Diciembre: (Derecha) los colectores lograron un incremento medio de 29,68ºC (hasta los 56,34ºC). Esto permitió cubrir el 81,56% de la energía requerida durante todo el mes.
Enero: (Izquierda) los colectores lograron un incremento medio de 31,26ºC (hasta los 60,45ºC). Esto permitió cubrir el 86,33% de la energía requerida durante todo el mes.
Febrero: (Derecha) los colectores lograron un incremento medio de 32,09ºC (hasta los 61,26ºC). Esto permitió cubrir el 88,56% de la energía requerida durante todo el mes.

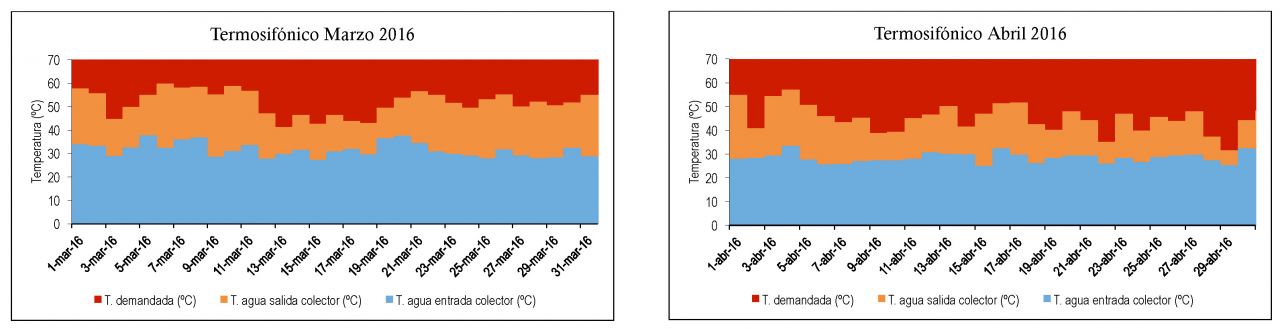

Marzo: (Izquierda) los colectores lograron un incremento medio de 29,16ºC (hasta los 62,05ºC). Esto permitió cubrir el 87,62% de la energía requerida durante todo el mes.
Abril: (Derecha) los colectores lograron un incremento medio de 24,90ºC (hasta los 58,53ºC). Esto permitió cubrir el 83,68% de la energía requerida durante todo el mes.

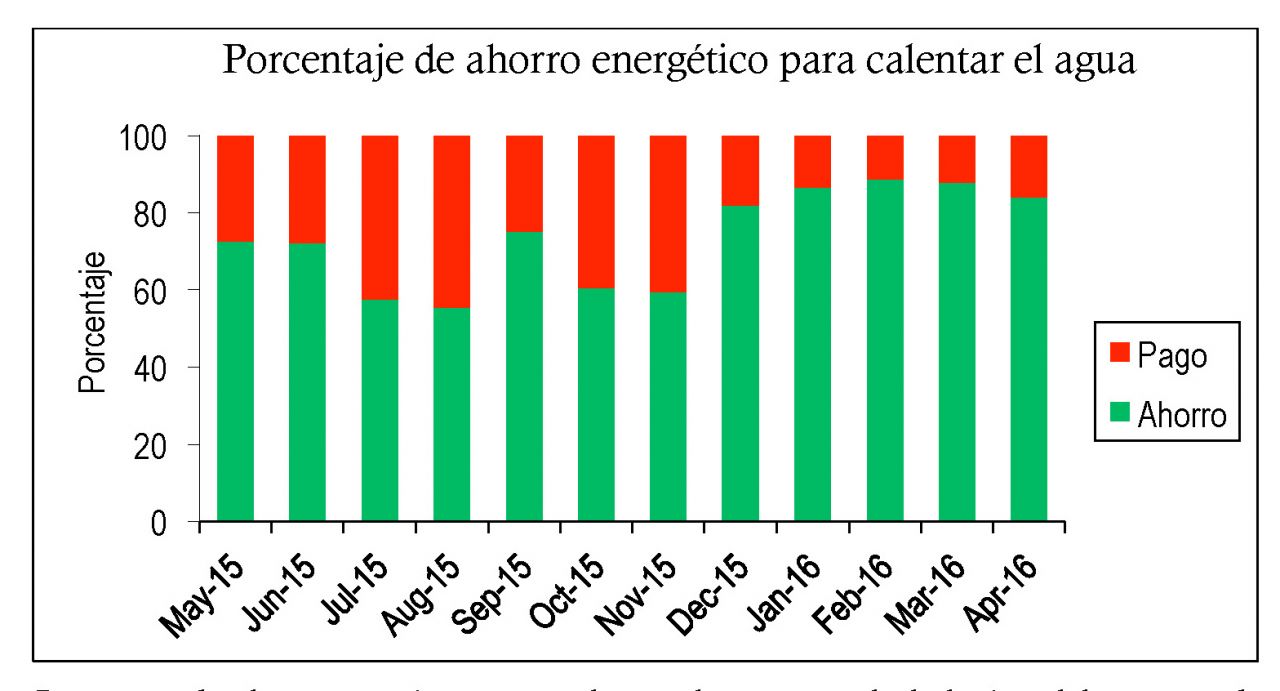

Porcentaje de ahorro energético para calentar el agua para la lechería y laboratorios de calidad de carne y microbiología del Instituto Tecnológico de Costa Rica, Sede Regional San Carlos. Promedio mensual: 70% de ahorro.
Correlación alta entre la intensidad de la radiación solar incidente durante cada mes y el ahorro energético resultante del incremento de la temperatura del agua en los colectores térmicos.

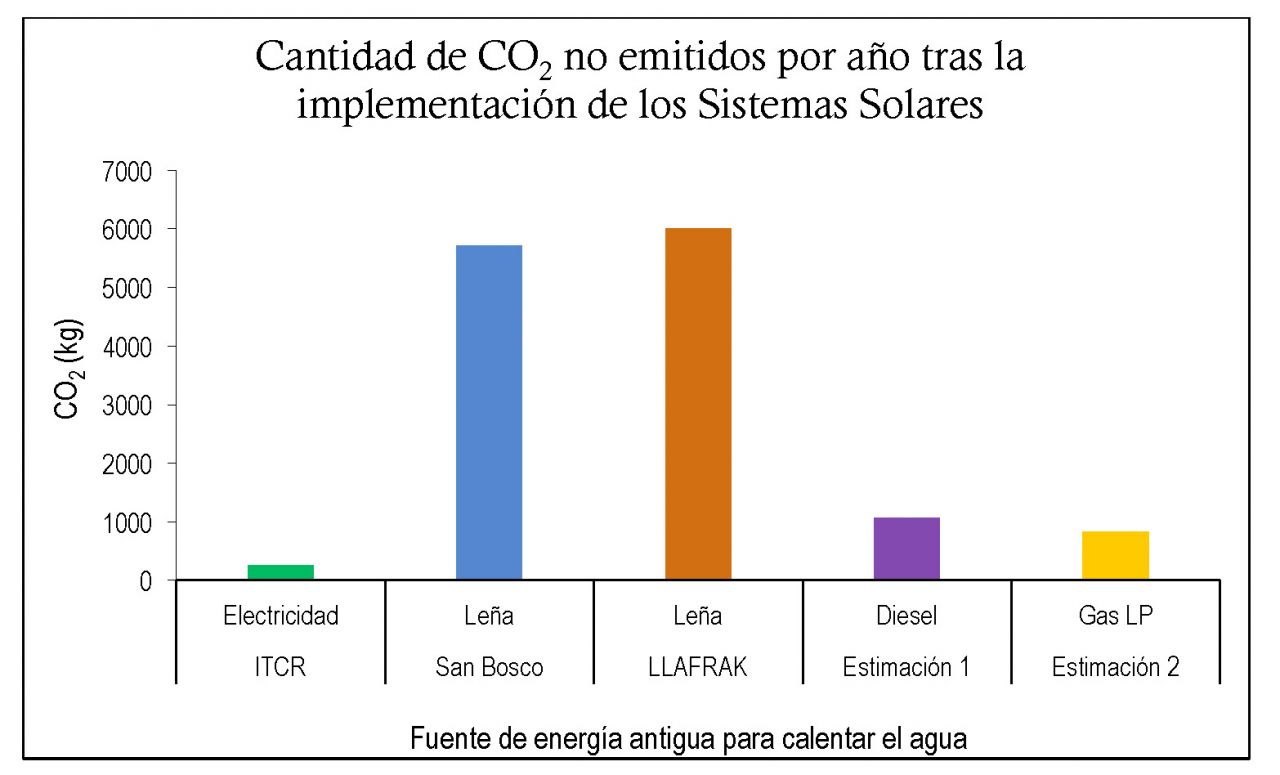

Sistemas solares Instituto Tecnológico de Costa Rica, Sede Regional San Carlos, Asociaciones de productores lácteos de LLAFRAK y San Bosco, y estimación de gases emitidos en la finca promedio si se usara diesel o gas LP para calentar el agua. Emisiones 0 gases efecto invernadero.
Cabe recalcar que los datos anteriormente obtenidos, han sido resultado de un sistema automatizado, el cual se encarga de sensar, almacenar y comunicar dicha información a una “nube” de desarrollo propio, la cual, podemos acceder mediante dispositivos grandes como computadoras de escritorio, así como también con teléfonos inteligentes y tabletas.
El sensado y almacenamiento de la información fue una tarea realizada con un registrador de datos o en inglés, un “datalogger”, quien se comunica por medio de internet y envía la información a nuestro servidor en donde nuestra aplicación web registra los datos para su posterior procesamiento y visualización.
RESULTADOS DE SECADORES

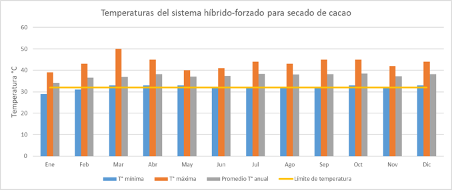

Temperaturas promedio alcanzadas en 2018 por el sistema térmico solar activo híbrido forzado instalado en Katira de Guatuso.

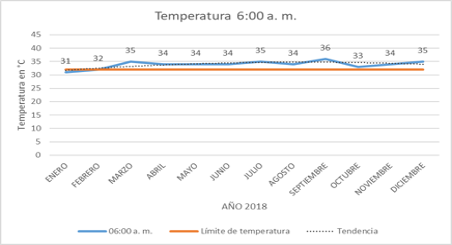

Registro de la temperatura alcanzada por el sistema térmico solar activo hibrido forzado en el proceso de secado de cacao a las 6 am a lo largo del año 2018.
Registro de la temperatura alcanzada por el sistema térmico solar activo hibrido forzado en el proceso de secado de cacao a las 12 pm a lo largo del año 2018.
Registro de la temperatura alcanzada por el sistema térmico solar activo hibrido forzado en el proceso de secado de cacao a las 6 pm a lo largo del año 2018.

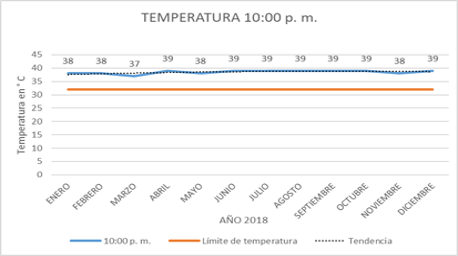

Registro de la temperatura alcanzada por el sistema térmico solar activo hibrido forzado en el proceso de secado de cacao a las 10 pm a lo largo del año 2018.
